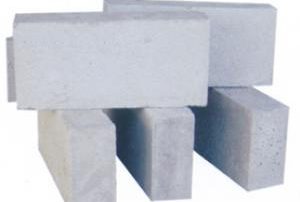

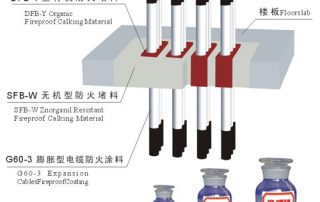

无机堵料（防火砖）

一、简介

SFB-W型无机堵料（防火砖）是一种以耐高温不燃无机材料为主要成分的粉末状预制模块化而成的不燃材料。适用于电力、石化、冶金、邮电、建筑等工程中的电缆或其他物体贯穿孔洞的防火、阻火封堵。也可作汇线盒（电缆盒）填充封堵材料，能有效地防止火焰窜透延燃。具有耐油、耐腐蚀、无气味、施工简单方便等优点。

二、主要技术性能：

三、施工方法：

• 根据需封堵孔洞的大小，估算堵料用量。
• 将耐火砖交叉以砌墙形式叠加。
• 砌完耐火砖之后表面可用无机堵料粉末抹平

DW-A1-SFB-W型无机堵料

一、简介

DW-A1-SFB-W型无机堵料是一种以耐高温无机材料为主要成分的粉末状固体不燃材料。适用于电力、石化、冶金、邮电、建筑等工程中的电缆或其他物体贯穿孔洞的快速阻火封堵。也可作汇线盒（电缆盒）填充封堵材料，能有效地防止火焰窜透延燃。具有耐油、耐腐蚀、无气味、施工简单方便等优点。

二、主要技术性能：

三、施工方法：

• 根据需封堵孔洞的大小，估算堵料用量。
• 将堵料与水按1：7~0.8的比例混和,搅拌成均匀的浆料,然后立即使用。施工中必须严格按1：0.7~0.8的灰水比操作，搅拌成均匀的浆料后，即可施工。

3.封堵孔洞较大时，可用钢筋骨架加固，以增加强度。在电缆孔洞封堵中，一般与DR-A1-DFB-Y型柔性有机堵料组合使用施工，有机堵料包裹厚度不得小于2公分，长度不得短于20公分。

4.无机堵料养护期为5天。

四、贮   存：

该产品系粉状材料，须用密封容器或塑料袋包装，每袋重25公斤。贮存于通风干燥处，严防受潮结块，影响使用效果。

无机堵料（慢速封堵）

一、简介

DW-A1-SFB-W是一种以耐高温无机材料为主要成分的粉末状不燃材料。适用于电力、石化、冶金、邮电、建筑等工程中的电缆或其他物体贯穿孔洞的防火、阻火封堵。也可作汇线盒（电缆盒）填充封堵材料，能有效地防止火焰窜透延燃。具有耐油、耐腐蚀、无气味、施工简单方便等优点。

二、主要技术性能：

三、施工方法：

• 根据需封堵孔洞的大小，估算堵料用量。
• 将堵料与水按1：7~0.8的比例混和,搅拌成均匀的浆料,然后立即使用。施工中必须严格按1：0.8的灰水比操作，搅拌成均匀的浆料后，即可施工。

3.封堵孔洞较大时，可用钢筋骨架加固，以增加强度。在电缆孔洞封堵中，一般与DR-A1-DFB-Y型柔性有机堵料组合使用施工，有机堵料包裹厚度不得小于2公分，长度不得短于20公分。

4.无机堵料养护期为7天。

四、贮   存：

该产品系粉状材料，须用密封容器或塑料袋包装，每袋重20公斤。贮存于通风干燥处，严防受潮结块，影响使用效果。

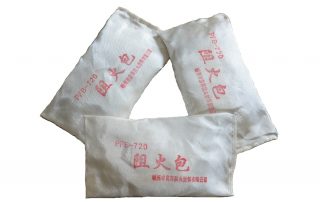

DB-A1-PFB-720 型阻火包

DB-A1-PFB-720 型阻火包，外包由编织紧密经特殊处理的不燃玻璃纤维布制

成。包内充填膨胀型不燃材料及特殊添加剂和相应助剂，具有不燃性和良好的耐

候性，且施工方便，遇火时包内材料能迅速膨胀，形成严密的封堵层，耐火温度

达到 800℃-1200℃，从而阻止延燃的目的。产品可广泛应用于电力、石化、冶

金、邮电、建筑等行业的电缆贯穿孔洞的防火封堵，构筑阻火墙、阻火段等。检

修时拆装和更换电缆十分方便，可作暂时或永久性的防火、阻火措施，特别适用

于电缆需变更处或作为施工中的临时防火措施。

1 规格及主要技术性能

1.1 阻火包型号及主要参数

1.2主要技术性能：

1.3施工方法：

1.3.1 将需封堵孔洞中的电缆作必要的整理和排列。3.3.2 阻火包平服地嵌入电缆与孔洞空隙中。阻火包应交叉堆

叠，堆叠应齐整、密实、牢固，并做到基本封严，以封堵面一侧不透光为准。

1.3.2 该产品一般与 DR-A1-DFB-Y 型有机防火堵料配合使用。

1.3.3 施工中应保持阻火包包体完好无损。

2.3 贮存：

阻火包应贮存在通风、干燥的库房内，只要包体不破损，阻火包可长期、反复使用。

自粘性防火包带

ZFBD自粘性防火包带也称电缆用阻燃包带，该产品采用国际领先的高科技防火阻燃新材料制成电缆防火阻燃产品，具有高阻燃、自粘、抗拉、氧指数高等特性。填补了国内在电缆及通迅光缆要求高度防火阻燃领域的空白。

性能特点

ZFBD型自粘性阻燃包带以1/2或1/3（缠绕2层或3层，缠绕3层时防火阻燃性能更好）塔接绕包在电缆、通迅光缆的外表面，当电缆、通迅光缆起火时，包带形成隔热阻氧的碳化层对所缠绕的电缆起到保护，从而阻止火焰延电缆扩张燃烧。

当外界环境起火时，ZFBD型自粘性阻燃包带可保护电缆、通迅光缆在一定时间内不受损害，保障输电及通迅信号的正常运行。

ZFBD型自粘性防火包带在生产和使用中无毒、无味、无污染，由于具有自粘性，施工使用方便、快捷，不影响工期，一步到位，所以一劳永逸。

ZFBD型自粘性防火包带施工厚度合理，与电缆、通迅光缆贴合紧密，对电缆、通迅光缆载流无影响。

ZFBD型自粘性防火包带的最大特点寿命长，该产品使用寿命与电缆、通迅光缆同步。实际上远远超过了电缆或通迅光缆的使用寿命。在自然室内状态下存放，贮存35年以上不会出现质量问题，可正常使用。

ZFBD型自粘性防火包带通过国家规定的A类阻燃标准，也就是说它可以把非阻燃电缆“变”成A类高阻燃电缆。

ZFBD型自粘性防火包带解决了我国在电缆防火阻燃领域的高难课题，它的防火阻燃性能远远超过普通电缆防火涂料，是普通电缆防火涂料都无法比拟的电缆、通迅光缆用防火阻燃材料。是电缆、通迅光缆防火阻燃材料的革新。

用途广泛

ZFBD型自粘性防火包带（电缆用阻燃包带），是用于电缆或通迅光缆防火阻燃的新型自粘性带状高科技产品，适用于各发电厂（站）、变电所、输变电工程、钢铁厂、化工厂、高层建筑、地铁、煤矿、通迅等各种场所包含的管井、沟槽、隧道、架空等环境条件敷设的任何形式电缆或通迅光缆的防火阻燃工程。该产品耐水、耐油、耐化学试剂、不开裂、不剥落，一次施工，一劳永逸。

ZFBD型自粘性防火包带由于有着质量、性能等众多优点和特性，也是电缆防火涂料的更新换代产品，目前正被多家电力设计部门、钢铁电气设计部门及使用单位应用在电缆、通信光缆的防火阻燃工程中，对于消除火灾隐患、保障输配电、通信线路的正常运行起着极其重要的作用。

施工方法及注意事项

1.ZFBD型自粘性阻燃包带在电缆或通迅光缆上绕包施工时，应揭去表面塑料复膜，按1/2或1/3搭接方式叠绕，实施过程中适当稍稍用力绕包电缆、通迅光缆即可，在末端封头处，用力拉伸使包带自身叠绕3至5圈，剪断或扯断后，包带即可自行粘接一起（气温在20℃以上时）。如温度达不到可用透明胶带封头。

2.对粗直径电缆应选用宽型ZFBD型自粘性防火包带为宜，细直径电缆则用窄型较好。对于小直径可先成束状再缠绕防火包带，若要构成局部阻火区，缠绕后两端的孔隙可用DFB-Y型有机防火堵料封实。

3.ZFBD型自粘性防火包带绕包电线或通迅光缆；绕包电缆接头或通迅光缆接头处及终端时，对等相邻的电缆或光缆上必须也要缠绕上自粘性阻燃包带。

3.ZFBD自粘性防火包带应用在所有大规模应用电线电缆或通迅光缆的行业领域，尤其是高温环境，潮湿的电缆沟道及频繁移动的电缆或通迅光缆的地方。

4.ZFBD型自粘性防火包带在10℃以上就可以正常施工，施工时及施工后48小时内不要泡在水中。施工过程中，即使电缆、通迅光缆外套上面附有油污、灰尘等严重污染物，该包带也可顺利施工，施工时包带与包带接触面严禁淋上水份。

规格型号

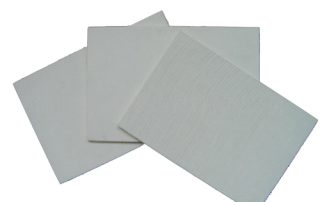

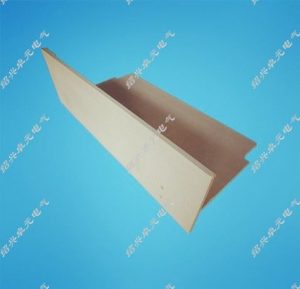

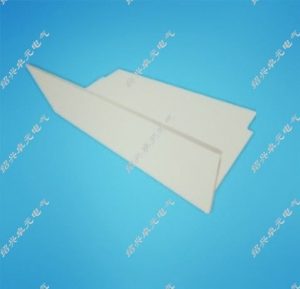

WFB型无机防火隔板

一、简介

WFB型防火隔板由无机材料层铺模压成型。产品具有不燃、质轻、强度高、价格低廉等特点。

防火隔板按不同的使用条件分成Ⅰ型、Ⅱ型、Ⅲ型三类。各型主要使用场合如下表：

二、主要技术指标

三、隔板型号、规格系列

1.隔板型号由隔板代号、型式代号及规格尺寸组成。

W FB—Ⅰ—2000×600

隔板宽度（mm）

隔板长度（mm）

隔板型式代号

隔板代号（复合防火隔板）

2.规格系列

注：隔板规格一般按表中规格选用，也可按用户特殊要求定制。

四、施工方法：

隔板根据使用的大小可任意切割和拼接，用固定件将其固定在钢桥架或其他结构物上即可。

FFB型有机复合防火隔板

一、简介

FFB型复合防火隔板由无机和有机难燃材料复合模压成型。该产品综合了有机材料和无机材料的优点，弥补了有机产品成本高、耐火时间短和无机产品耐腐蚀、耐候性差的缺陷。具有难燃、耐腐蚀、耐候性好、强度高、施工方便等特点。适用于电缆、石化、冶金、邮电、建筑等行业各种电压等级电缆的防火保护。一般用于多层电缆之间的阻火分隔和电缆竖井、孔洞的防火封堵，也可用于制作各类防火罩、防火挡板和防火门等。

防火隔板按不同的使用条件分成Ⅰ型、Ⅱ型、Ⅲ型三类。各型主要使用场合如下表：

二、主要技术指标

三施工方法：

隔板根据使用的大小可任意切割和拼接，用固定件将其固定在钢桥架或其他结构物上即可。

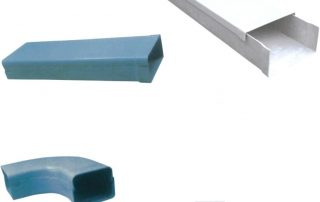

WFQ不燃无机耐火电缆槽盒材质及说明如下：

• WFQ耐火电缆槽盒以不燃无机材料为基体，玻纤布为增强基材一体制成，其结构特征为槽式、大小头插 入式连接，该桥架具有密封性好、不燃、耐火性能好、使用年份久、价格实惠等优点.

2、  WFQ不燃无机防火槽盒选用每一段标准长度为2米，产品采用高强度玻纤布，抗拉伸、弯曲、压缩，抗冲击强度高，物理性能稳定，外型美观，承载能力强，安全可靠，施工简便，维护方便。

3、   产品外观平整、光滑、无裂纹等缺陷，锯、切、冲口断面分无层、无毛刺，内部不应有锐边，无层间剥离现象，适合室内或电缆沟等环境下使用。

4、   桥架的主体制造厚度大于等于6mm，盖板厚度6mm，根据桥架宽度调整厚度;桥架的宽度偏差为±2mm， 桥架的长度偏差不大于±2mm。

5、   桥架连接件（含螺丝螺拴）为不锈钢材质配套。

理化性能指标如下

复合防火防腐桥架材质、参数说明如下：

• FFQ复合型防火防腐桥架材质以不燃材料为基体，白金方格玻纤布为增强基材，内外 层表面采用有机高分子难燃材料复合成一体制成，其结构特征为槽式、大小头插 入式连接，该桥架具有密封性好、氧指数高、防火性能好.

2、   电缆防火槽盒选用每一段标准长度为2米或6米，产品采用高强度的合金丝级的增强纤维，满足机械强度高，抗拉伸、弯曲、压缩，抗冲击强度高，物理性 能稳定，达到结构合理，外型美观，承载能力强，散热性能好，安全可靠，经久 耐用，施工简便，维护方便。

3、   产品外观平整、光滑、无裂纹等缺陷，锯、切、冲口断面 有分层

毛刺，内部不应有锐边，无层间剥离现象，达到防火、屋外具有酸、碱、盐、氨等环境下使用寿命不少于30年。

4、   桥架的主体制造厚度大于等于6mm，盖板厚度6mm，根据桥架宽度调整厚度;桥架的宽度偏差为±2mm， 桥架的长度偏差不大于±2mm。

5、   桥架连接件（含螺丝螺拴）为不锈钢材质配套。

6、   电缆桥架承载力要求：挠度曲线要求满足在承受额定均布荷载时的最大挠度与其跨度之比兰1/200。

理化性能指标如下

铝合金槽式电缆桥架

铝合金梯式电缆桥架

随着社会的进步，对人的健康和环保要求的重视，溶剂型电缆防火涂料存在诸多不足，为此本厂采用新工艺技术路线研制成功符合环保要求的水性电缆防火涂料，该涂料涂膜遇火膨胀生成均匀致密的蜂窝状隔热层，有良好的隔热防火效果。抗弯性好，并具有耐水、耐油、耐盐、耐候等特点，各项指标符合GB28374—2012《电缆防火涂料》的规定，是替代溶剂性电缆防火涂料的最佳新产品。

三、技 术 性 能

施 工 方 法

1.涂刷前须将涂料搅拌均匀。2.将电缆表面油污洗刷干净。3.每隔12小时涂刷1次，涂厚度达到1mm±0.1mm为宜。4.开桶后未用完，应注意密封，防止结皮或固化。5、施工时若涂料偏稠，可用水稀释，并搅拌均匀至适宜施工的稠度。

6、施工环境温度应保持在5℃~35℃，相对湿度不宜大于85%当风速大于5m/s，或雨天和电缆表面有结露时，不宜施工。

注 意 事 项

1、涂料应贮存在阴凉干燥的库房内。
2、贮存环境温度宜在0℃~35℃，贮存有效期为半年。
3、途中运输时，涂料桶叠放不得超过3层。
